Отладка Delphi-приложений в OllyDbg

Отличная всё таки вещь – привычка. Нет, я не про вредные привычки говорю, не переживайте, я имею ввиду правильные, профессиональные привычки. Пить и курить безусловно вредно, а вот использовать совместно прекрасные программные средства – нисколько, одна только польза. Почему именно в Olly, если есть прекрасный интегрированный в среду Delphi отладчик? Нет, друзья мои, я не пытаюсь сказать, что штатный отладчик плох, или не справляется со своими обязанностями, ни в коем случаи, просто, это дело привычки. И чтоб меня десять раз ударили томом Кнутта, если я такой один. И действительно, отладчик Olly приобрёл большую популярность как среди программистов, так и среди любителей покопаться в кишках некой платной утилиты. Ещё бы: куча возможностей, удобство использования, куча плагинов в конце концов, всё это делает отладчик Olly прекрасным инструментом для любого мало-мальски профессионального разработчика. Так же скажу, что данная заметка больше будет интересна тем программистам, которые не используют OllyDbg, но хотели бы познакомиться с этим инструментом поближе.
Предвкушаю шквал вопросов, летящих в мою сторону. Как нам, Delphi разработчикам отлаживать программу, если эта Olly просто пестрит ассемблерными инструкциями! Где наш нормальный паскалевский код? Секундочку! А разве в дельфовом отладчике нет окна CPU, с такими-же инструкциями? Есть. Да и окошко с нормальным исходником там тоже имеется, его просто нужно включить. Как, читаем дальше.


Как это и не странно, Olly прекрасно понимает отладочную информацию предназначенную для Борландовского отладчика TD32. Точнее сказать, это не странно, ведь если учесть то, что автор этого инструмента разрабатывал его в среде Borland C++, можно предположить, что он отлаживал свой отладчик в самом себе. Но для того, чтобы отладочная информация в исполняемом файле присутствовала – ее нужно включить в него. Вы наверняка знаете, как это делается, но если вы забыли, я покажу вам:
TD32_Info
На рисунке слева отображено окно настроек проекта среды Delphi 7. Включение отладочной информации в файл производится установкой управляющего флажка “Include TD32 debug info”. Я для примера создал небольшой проект, код которого привожу ниже:

program Project1;
{$APPTYPE CONSOLE}
uses
SysUtils, Windows;
var
 a:integer = 1;
 i:integer;
begin
 if a > 0 then
  writeln('Hello World!');

 for i:=0 to 2 do
  MessageBox(HWND_DESKTOP,'Delphi Day','Hi there!',MB_ICONASTERISK);

 try
  for i:=2 downto 0 do
    a := a div i;
 except
  MessageBox(HWND_DESKTOP,'Деление на нуль!','Ошибка',MB_ICONASTERISK);
end;
end.


Код очень простой, однако, для демонстрации он вполне пригоден. Есть цикл, условие, вызов API, исключительная ситуация, вообщем-то достаточно, для полевых испытаний. После компиляции, исполняемый файл будет намного большего размера, чем обычно. Для сравнения, файл собранный без отладочной информации весит 40,5 кб, когда как бинарник с оной, весит 643 кб. Потолстел он так из за того, что теперь он включает в себя отладочную информацию. Весь этот кусок сала – новая секция .debug.


Отладка



После загрузки исполняемого файла в отладчик, чистого дельфового кода вы конечно не увидите. Вместо этого на дисплее появятся ассемблерные инструкции, в которых порой и сам чёрт ногу сломит. Это поправимо. Можно заставить Olly отображать нормальный код в отдельном окне (для этого мы и включали отладочную информацию), для этого, в главном меню, нужно выбрать пункт View и затем Source files. В появившемся окне выбрать файл *.dpr, или другой модуль, если ваш проект состоит из нескольких файлов. После выбора исходного файла, вы можете смотреть удобный, паскалевский код в отдельном окне. Например у меня оно выглядит вот так:

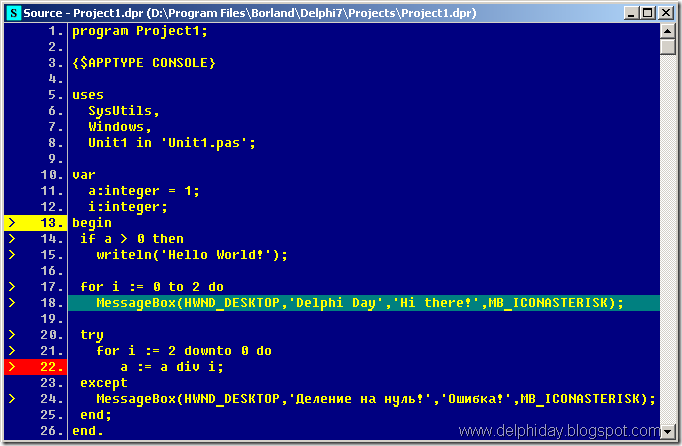

olly_pascal


Работать в Olly стало намного нагляднее, не так ли? Здесь всё, почти так же как и в Delphi. Исполняемые инструкции (операторы) помечены стрелочками “>”. Жёлтый маркер указывает на следующую выполняемую инструкцию. Красный – точка останова. Точки останова можно обозначить как в окне исходного кода, так и в окне CPU, через контекстное меню или клавишей F2. Пошаговая трассировка выполняется по клавишам F7 (cо входами в подпрограммы) и F8 (без входов). Запуск программы по F9. Кстати, брейкпоинты можно задавать как обычные, так и условные (см. справка по Olly, разделы: Breakpoints, Evaluation of expressions), что как вы знаете очень удобно, если нужно контролировать длинные циклы например. Так же, вызвав контекстное меню, можно посмотреть в окне дисассемблера код инструкции (инструкций), выбрав View in disassembler. Или, находясь в окне дизассемблера просматривать строки кода в справочном окне. Вот как это выглядит:


olly_helpwindow


Кстати говоря, советую почаще смотреть в это окошко, оно показывает очень важную информацию. Например, будет ли прыжок на другую инструкцию, с какого адреса или адресов может произойти прыжок или содержимое переменных и констант при трассировке и многое другое.


Меняем код



Патч кода – неотъемлемая часть отладки или взлома программного обеспечения. Olly позволяет менять код даже во время выполнения программы, на лету. Рассмотрим небольшой пример. Изменим программу так, чтобы конструкция:


writeln(‘Hello World!’);


Не выполнялась вообще. Сделаем это несколькими способами. Заодно посмотрим, как менять значения в памяти. Начнём. Первым делом, изменим условие. Для этого, в окне исходника кликните два раза на строку if a > 0 then, тем самым переходим непосредственно к этому сравнению в окне дизассемблера:


olly_strelki


Для удобства, я вставил свои комментарии на некоторые инструкции, они отмечены звёздочкой. Стрелки показывают схематично, как будет выполняться код, в зависимости от условия. По рисунку видно, что чтобы нам обойти вывод сообщения на консоль, необходимо изменить условие так, чтобы переменная “a”, стала меньше, или равнялась нулю, или чтобы сделать так, чтобы вместо сравнение происходило не с нулём, а единицей, тогда условие тоже окажется ложным и надпись мы не увидим. Начнём со второго варианта:


• Встаньте на конструкцию CMP DWORD PTR [ESI],0


• Нажмите пробел (режим Assemble) и введите вместо нуля, единицу


• Нажмите Assemble и сохраните изменения в файл (выделяем изменения –> ПКМ –> Copy to executable –> All modifications –> Copy All –> ПКМ –> Save file)


Или, если не хотите сохранять, просто запустите программу на выполнение клавишей F9. Можно также пройти пошагово клавишей F8, чтобы убедиться в том, что программа ведёт себя так, как мы этого хотим.


Теперь давайте изменим сами данные в программе. То есть сделаем так, чтобы переменная “a” равнялась нулю. Для этого перезапустите программу в контексте отладчика (Ctrl+F2) и снова обратите свой взгляд на предыдущий рисунок. Смотрите, самая первая инструкция MOV ESI,00409298. Она помещает в регистр ESI некий адрес (адрес переменной), а следующая инструкция сравнивает двойное слово по этому адресу с нулём. Следовательно в ESI, адрес переменной “a”. Посмотрим ее значение:


• Встаём на конструкцию MOV ESI,00409298


• Вызываем контекстное меню (ПКМ) –> Follow in dump –> Immediate constant


• Смотрим значение типа DWORD в окне дампа:


olly_dump


Это значение следует читать как “00 00 00 01”. Теперь изменим один байт. Встаём на “01” –> Ctrl+E, и меняем “01” на “00”. Теперь можно запустить программу, а можно сначала сохранить изменения на диск в файл, а уже потом запустить. Сохранение производится почти так же, как вы сохраняли изменённый код.


Рассмотрим последний (но не из последних) пример. В нём мы просто поменяем инструкцию JLE на JMP (можно на: JNB (оно же JAE), подробнее об этих инструкциях см. справочник по ассемблеру). Как вы знаете, JMP – это инструкция безусловного перехода. Мы применим ее, чтобы обойти вывод сообщения на экран. Измените конструкцию JLE SHORT 004081D2 так, чтобы вместо JLE, было бы JMP как вы уже это делали и затем запустите программу.


Мы рассмотрели, как в Olly можно легко менять и сохранять код и данные.


Watches



В Delphi есть прекрасный инструмент инспектирования переменных – Watch list. Позволяет следить за переменными во время отладки приложения. Такое же чудо конечно есть и в Olly. Вызвать его можно так: View –> Watches. Можно добавлять имена регистров, участки памяти, можно использовать целые выражения (подробнее в справке по Olly). Что и говорить, для нормального отладчика – вещь незаменимая. Давайте добавим туда разыменованый  указатель на нашу многострадальную переменную “a”. В окне Watch expressions нажмите пробел и введите “[00409298]”. Очень легко! Попробуйте прогнать программу по F8. Вы увидите, как будет изменяться значение по этому адресу.


Заключение



Хотел привести список плагинов, которые по моему мнению очень помогают при отладке, но не буду. Ведь, навязывать свои привычки другим - себе на погибель :) Но о двух плагинах всё таки упомяну:


• OllyScript – плагин, позволяющий исполнять самописные скрипты распаковки некоторых упаковщиков и т.д.


• CommandBar – командная строка для Olly. Львиную долю операций можно быстро производить с помощью команд данного плагина.


Эти и другие плагины вы можете скачать с этих страниц: http://www.openrce.org/downloads/browse/OllyDbg_Plugins , http://tuts4you.com/download.php?list.9





Я конечно не могу рассказать вам об Olly всё, чего хочу в одной заметке. Да и сам я далеко ещё не профи по данному продукту, хотя пользуюсь им уже достаточно долго. Но одно скажу точно, у Olly есть целый вагон и маленькая тележка возможностей, которые обязательно нужно потыкать/пошмыкать/испробовать. Данную заметку я писал с надеждой на то, что не я один отдаю большее предпочтение нештатному отладчику. Безусловно, у Olly есть минусы перед отладчиком Delphi, но… в нём есть и плюсы. Спасибо за внимание, до следующих постов дорогие друзья.


Всё, устал…



В качестве бонуса всем, кто прочитал всю эту писанину:



«Наш личный выбор — стараться не использовать отладчики, кроме как для просмотра стека вызовов или же значений пары переменных. Одна из причин этого заключается в том, что очень легко потеряться в деталях сложных структур данных и путей исполнения программы. Мы считаем пошаговый проход по программе менее продуктивным, чем усиленные размышления и код, проверяющий сам себя в критических точках.




Щёлканье по операторам занимает больше времени, чем просмотр сообщений операторов выдачи отладочной информации, расставленных в критических точках. Быстрее решить, куда поместить оператор отладочной выдачи, чем проходить шаг за шагом критические участки кода, даже предполагая, что мы знаем, где находятся такие участки. Более важно то, что отладочные операторы сохраняются в программе, а сессии отладчика переходящи.




Слепое блуждание в отладчике, скорее всего, непродуктивно. Полезнее использовать отладчик, чтобы выяснить состояние программы, в котором она совершает ошибку, затем подумать о том, как такое состояние могло возникнуть. Отладчики могут быть сложными и запутанными программами, особенно для новичков, у которых они вызовут скорее недоумение, чем принесут какую либо пользу…»




«Отладка сложна и может занимать непредсказуемо долгое время, поэтому цель в том, чтобы миновать большую её часть. Технические приёмы, которые помогут уменьшить время отладки, включают хороший дизайн, хороший стиль, проверку граничных условий, проверку правильности исходных утверждений и разумности кода, защитное программирование, хорошо разработанные интерфейсы, ограниченное использование глобальных переменных, автоматические средства контроля и проверки. Грамм профилактики стоит тонны лечения.»




— Брайан Керниган и Роб Пайк
